Ключові характеристики

• Кріплення для ехолотатип
• Нержавіюча стальматеріал
• FASTenсистема кріплення

Опис

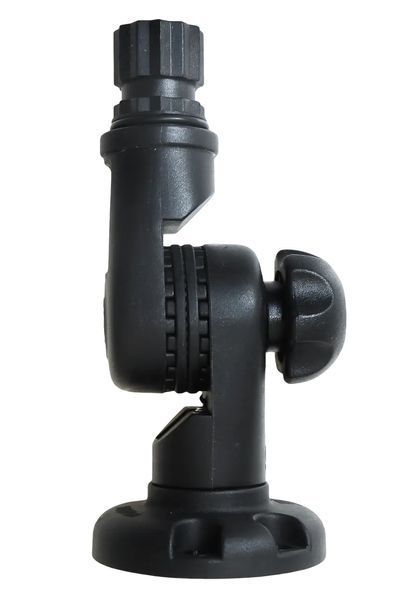

Кругла монтажна платформа діаметром 63 мм підходить для кріплення обладнання з плоскою основою та інших плоских предметів (наприклад, коробок для інструментів та снастей). У конструкції передбачено нахильне з’єднання, що дозволяє налаштувати зручне положення платформи. Аксесуар може бути зафіксований у будь-якій монтажній системі або замку BORIKA FASTen®, а за умови використання перехідних адаптерів, також у монтажних системах SCOTTY®, RAM®, RAILBLAZA®, YakAttack®. Платформа може обертатися на 360° навколо осі разом з установленим обладнанням, без необхідності виймати конструкцію із замка.

Призначення

Призначена для закріплення обладнання з плоскою основою та плоских предметів. Діаметр платформи - 63 мм. З’єднана з адаптером за допомогою болта M6*30 DIN 912 та самоконтрувальної гайки M6 DIN 985. Конструкція дозволяє обертати платформу навколо осі адаптера на 360°. До збірки додаються 4 гвинти WS M6*16 та 4 гайки M6 DIN 934. Нахильне з’єднання зі шліцами 27, 7° укомплектоване регулювальними шайбами із кроком шліців 7, 5° (модель Dp230) та пружиною. Нахил регулюється та фіксується за допомогою болта M6*55 DIN 933 та шестигранної ручки зі вставленою гайкою M6 DIN 934. Зовнішні шліци адаптера - 30°. Пластикові деталі виготовлені з армованого скловолокном поліаміду. Кріплення - з нержавіючої сталі А2 (крім латунної гайки M6 DIN 934).

Поради щодо монтажу та експлуатації

Щоб прикріпити об’єкт до платформи, використовуйте кріплення, що входить до комплектації. Шліци нахильного з’єднання (27, 7°) дозволяють доповнити конструкцію різними подовжувачами, а також регулювальними шайбами зі шліцами 7, 5°, які забезпечують більш точне регулювання положення нахилу. Вибране положення нахилу фіксується закручуванням ручки-гайки. Після риболовлі конструкцію можна легко вийняти із замка, не демонтуючи обладнання та інші прикріплені предмети. Щоб продовжити термін служби виробу, після використання в морській воді промийте його великою кількістю прісної.

Матеріали, які використовуються у виробі: армований скловолокном поліамід, нержавіюча сталь марки А2, латунь.

Комплектація: платформа TAm218, 4 гвинти WS M6*16 з плоскою голівкою та 4 гайки M6 DIN 934.
